Serie Nexus · Soluzioni HDMI + USB

Nexus HDMI + USB
Commutazione ed estensione.

Gli endpoint NexusH e NexusC operano congiuntamente tramite un singolo collegamento CAT6a, estendendo segnali video 5K60 4:4:4 e dati USB a 2,5 Gbps per le moderne sale riunioni.

Esplora le applicazioni Parla con Taska
5K60Video 4:4:4
2,5 GbpsDati USB
1 × CAT6acollegamento alla stanza
100 WPD su NexusC-T

Scelta del ruolo

Estendi l'ambiente. Commuta le sorgenti.

Nexus unisce l'interfaccia lato tavolo e quella lato parete in un'unica piattaforma flessibile. Seleziona la connessione necessaria per ciascuna estremità della sala.

01

Estensioni

Trasmissione di segnali HDMI, USB-C, video, audio e dati USB tramite un unico collegamento CAT6a.

02

Commutatori (switcher)

Integra sorgenti HDMI e USB-C in un unico flusso di lavoro di commutazione per sale riunioni.

Piattaforma di espansione

Scegli l'interfaccia per ciascuna estremità.

Gli endpoint NexusH e NexusC sono interoperabili; pertanto, la connessione sorgente e l'endpoint nella sala possono essere selezionati indipendentemente.

NexusH

HDMI + USB

Per sorgenti HDMI, display e periferiche USB presenti nella sala.

HDMI + USB→CAT6a→HDMI + USB
Esplora NexusH.

NexusC

DP Alt + USB

Per una connettività USB-C completa, utilizzabile al tavolo riunioni o presso l'endpoint.

USB-C→CAT6a→USB-C
Esplora NexusC.

Combinazione libera

Crea il collegamento Nexus su misura per la sala.

Trasmettitore da posizionare sul tavoloRicevitore lato pareteSoluzione ideale
NexusC-TNexusH-RCollegamento da postazione (tavolo) USB-C a display HDMI e barra video USB
NexusC-TNexusC-RBYOM tramite USB-C per Cisco Bar Mini
NexusH-TNexusH-RHDMI + USB verso display e Rally Bar
NexusH-TNexusC-RDa sorgente HDMI + USB a terminale USB-C

Scelta del ruolo

Scegliere tra commutazione (switching), estensione o entrambe le soluzioni.

Selezionare le sorgenti dal tavolo.

Scegliere uno switcher quando più computer portatili devono condividere il display della sala e le periferiche USB. Nexus21NEO offre una funzione di commutazione 2×1; Nexus42NEO offre una funzione 4×2.

Estendere il segnale dal tavolo alla parete.

Scegliere dei sistemi di estensione quando è necessario un collegamento HDMI + USB o USB-C tra il tavolo e la parete. Selezionare trasmettitore e ricevitore in base alle interfacce di cui dispongono; i modelli NexusH e NexusC possono essere utilizzati insieme.

Combinare entrambe le soluzioni per sale di dimensioni maggiori.

Utilizzare sia la commutazione che l'estensione quando la sala richiede la selezione delle sorgenti dal tavolo e un collegamento dedicato tra tavolo e parete. Le specifiche dei singoli componenti rimangono distinte: un extender 5K60 non trasforma uno switcher 4K60 in un dispositivo 5K60.

Verificare le specifiche USB-C e di ricarica prima di procedere alla scelta.

Prima di selezionare un percorso USB-C, verificare che il computer portatile supporti la modalità "DisplayPort Alt Mode", controllare i requisiti delle periferiche USB e le specifiche dei cavi. La ricarica fino a 100 W su NexusC-T richiede l'alimentatore dedicato di Taska, oltre a un portatile e un cavo compatibili.

Convalidare la barra video.

Verificare il modello esatto della barra video, il firmware e la modalità operativa USB. Gli esempi illustrano i percorsi di segnale previsti, ma non implicano una compatibilità universale con tutti i dispositivi USB-C.

Switcher HDMI + USB

Estensione HDMI + USB

Esempi di applicazione

Progettare la sala partendo dalla connessione.

Questi schemi illustrano come i terminali Nexus collegano il tavolo, la parete e le periferiche per le riunioni.

01 · Tavolo riunioni con USB-C

Una connessione USB-C al tavolo riunioni.

Trasmetti al portatile – tramite un'unica connessione – alimentazione, segnale video per il display, audio della sala e dati provenienti da videocamera o microfono USB.

Lato tavolo
OrigineLaptopUSB-C video · audio · USB data
TRANSMITTERNexusC-TUp to 100 W PD with dedicated PSU
Lato parete
RECEIVERNexusH-RHDMI output · USB downstream
Endpoint
DisplayHDMI video + audio
Barra video USBCamera + microphone

L'abbinamento tra NexusC-T e NexusH-R consente di utilizzare USB-C sul tavolo, mentre a parete vengono impiegati HDMI e USB.

02 · Cisco Bar Mini BYOM

Porta il tuo meeting (BYOM) su Cisco Bar Mini.

Collegare un portatile al tavolo e gestire l'intero flusso di lavoro BYOM (Bring Your Own Meeting) via USB-C verso la Cisco Bar Mini posizionata in corrispondenza del display.

Lato tavolo
OrigineLaptop per riunioniUSB-C BYOM
TRANSMITTERNexusC-T100 W PD with dedicated PSU
Lato parete
RECEIVERNexusC-RUSB-C full-function
Endpoint per riunioni
Cisco Bar MiniCamera · microphone · display

NexusC-T e NexusC-R mantengono la sorgente BYOM (Bring Your Own Meeting) e il terminale di conferenza su un unico percorso USB-C completo di tutte le funzionalità.

03 · Sala riunioni per dieci persone

Commutazione automatica per una sala riunioni di grandi dimensioni.

Combina due laptop USB-C, due sorgenti HDMI e una Rally Bar, con selezione automatica della sorgente dal tavolo riunioni.

Tavolo riunioni
2 laptop USB-CUSB-C full-function
2 sorgenti HDMIPresentation inputs
Processore da tavolo
SwitcherNexus42NEO4×2 HDMI + USB-C
Collegamento da tavolo / a parete
TRANSMITTERNexusH-THDMI + USB over CAT6a
RECEIVERNexusH-RHDMI + USB endpoint
Lato parete
DisplayVideo HDMI
Rally BarUSB camera + microphone

Modelli Nexus

Scegli l'endpoint per l'ambiente.

Estensioni

Gestione della connessione della sala.

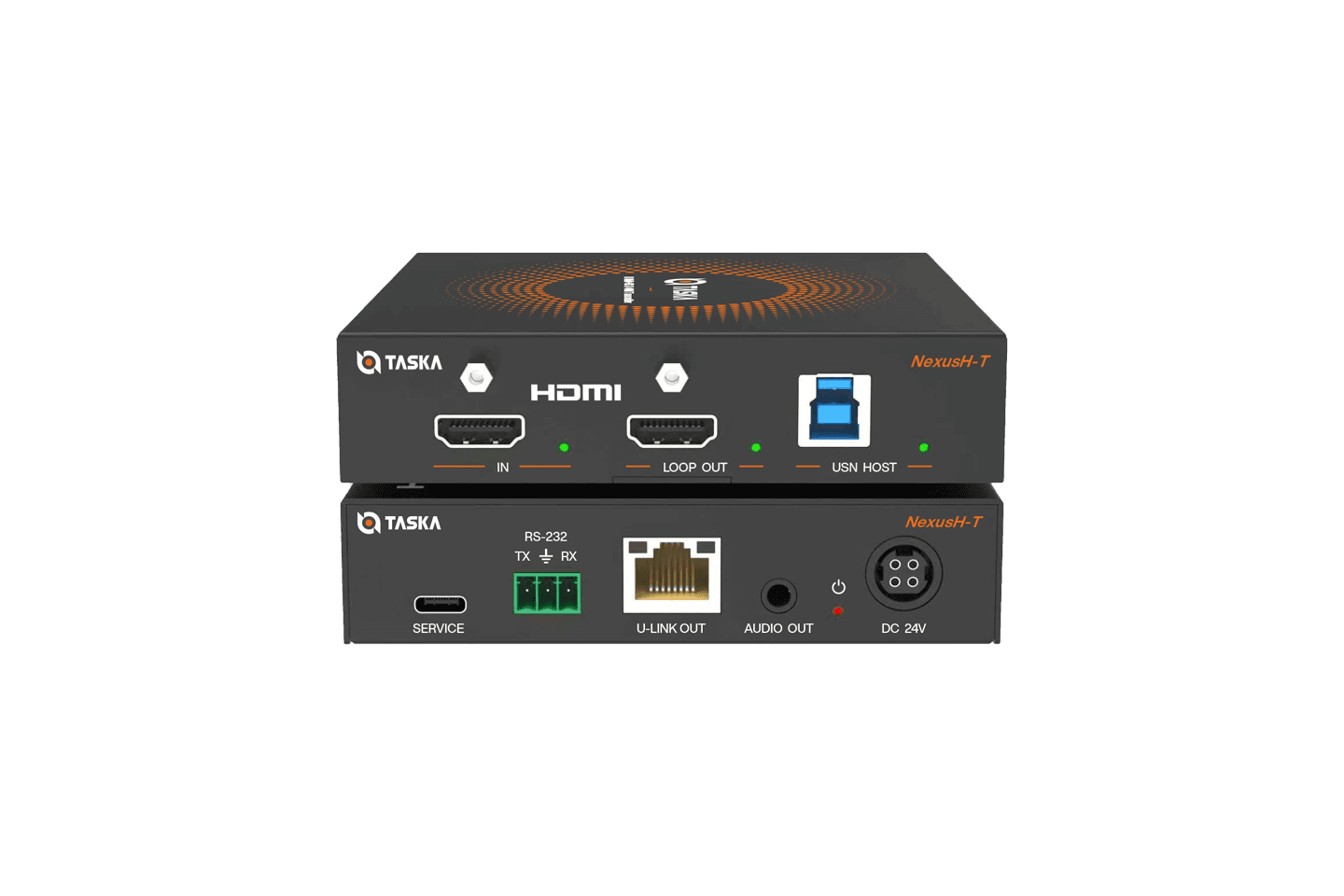

Visualizzazione prodotto ufficiale Taska NexusH-T 1

Extension · NexusH-T

Trasmettitore HDMI+USB 40M

Trasmettitore HDMI e USB con uscita HDMI in loop, connettività USB upstream e trasmissione su cavo CAT6a.

  • Ingresso HDMI e uscita loop
  • Estensione dati USB fino a 2,5 Gbps
  • Trasporto del segnale su CAT6a
Esplora NexusH-T

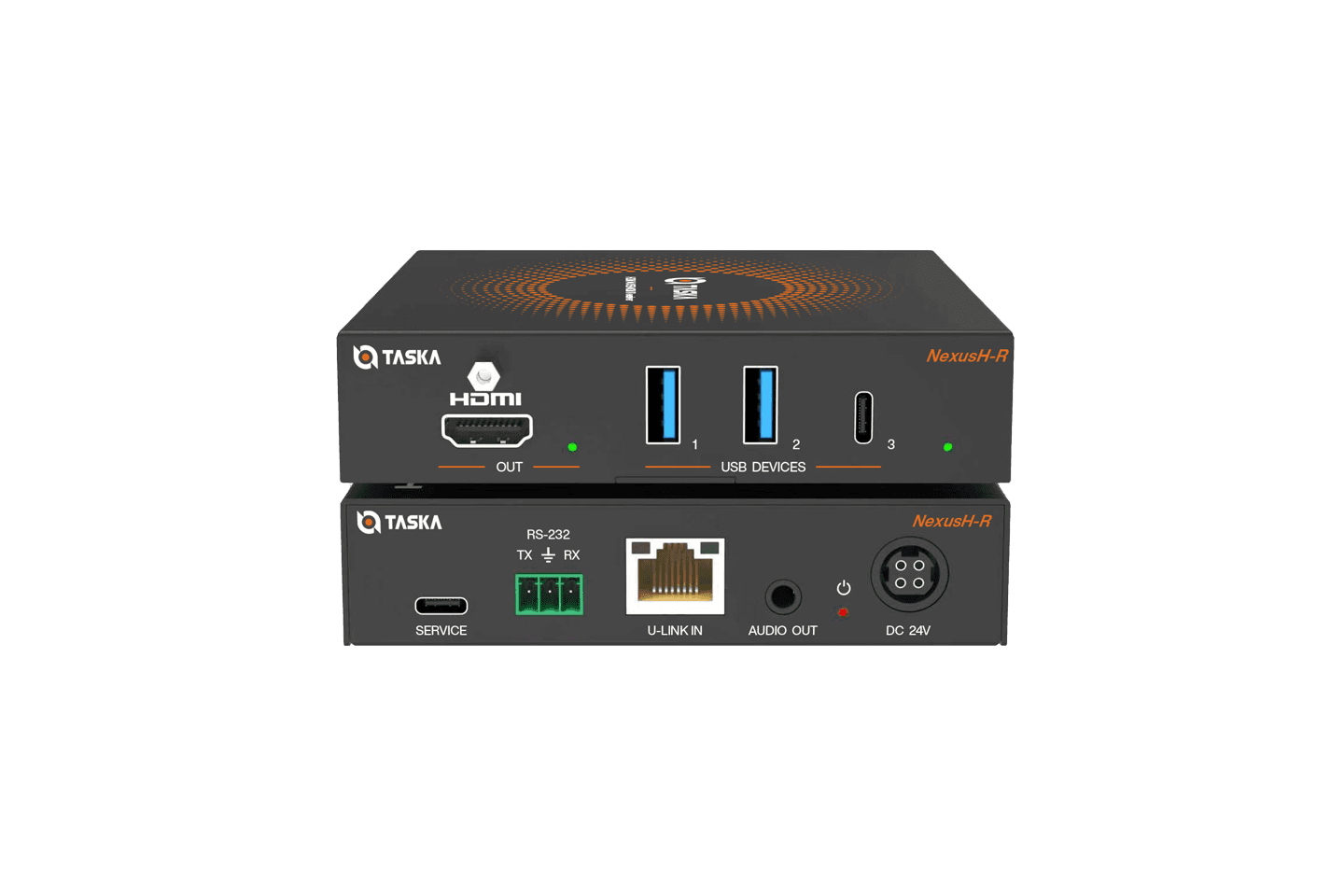

Visualizzazione prodotto ufficiale Taska NexusH-R 1

Extension · NexusH-R

Ricevitore HDMI+USB 40M

Ricevitore HDMI e USB con uscita HDMI, connettività USB downstream e trasmissione su cavo CAT6a.

  • Uscita HDMI
  • Tre porte USB 3.2 downstream con una velocità di trasmissione fino a 2,5 Gbps.
  • Trasporto del segnale su CAT6a
Esplora NexusH-R

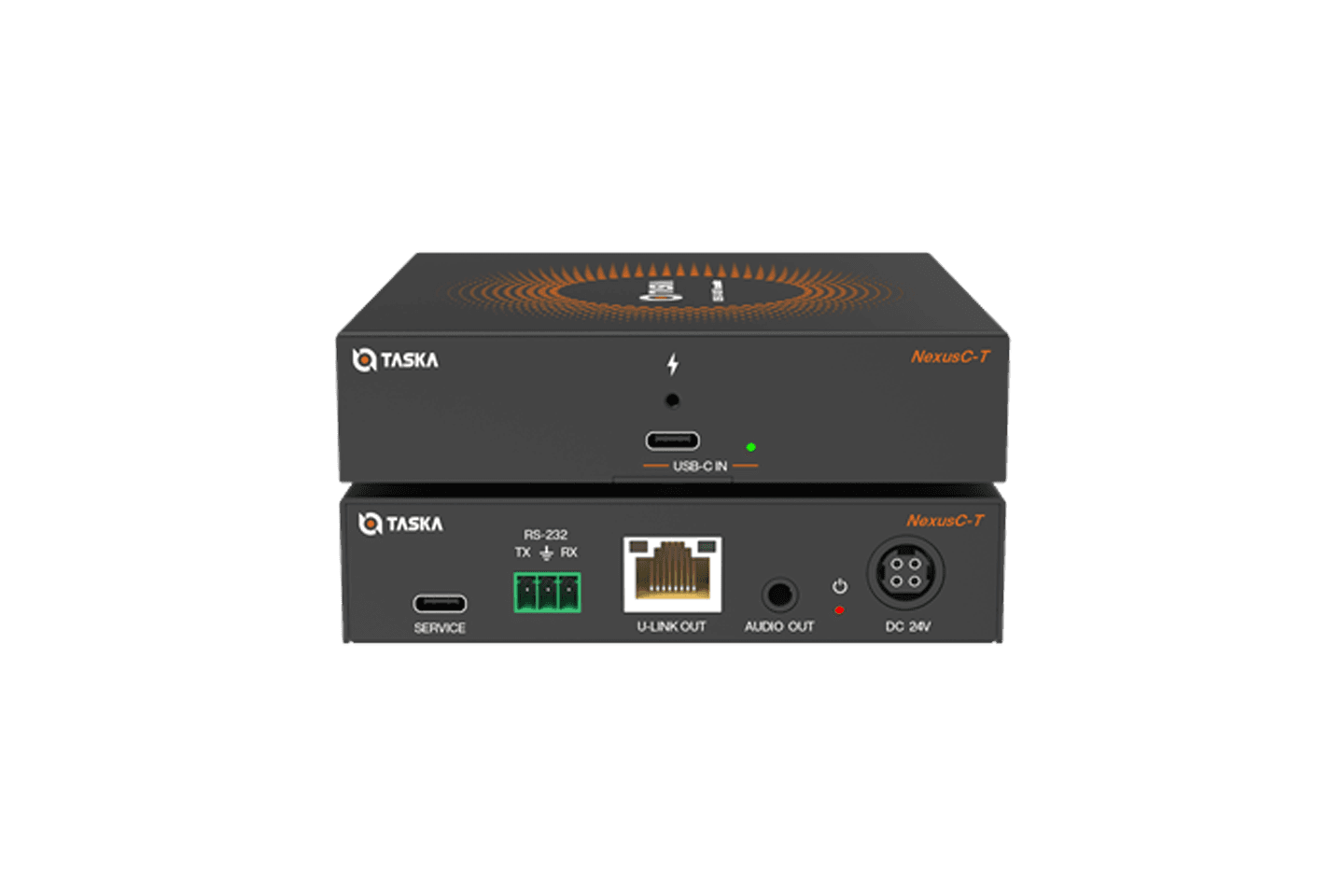

Visualizzazione prodotto ufficiale Taska NexusC-T 1

Extension · NexusC-T

Trasmettitore USB-C 40M

Trasmettitore USB-C completo, che supporta video tramite modalità alternativa DisplayPort (DP Alt Mode) ed estensione dati USB a 2,5 Gbps su un singolo collegamento CAT6a.

  • Estensione USB-C DP Alt e dati USB a 2,5 Gbps su un singolo collegamento CAT6a
  • Ricarica PD fino a 100 W (trasmettitore alimentato)
  • Trasporto del segnale su CAT6a
Esplora NexusC-T

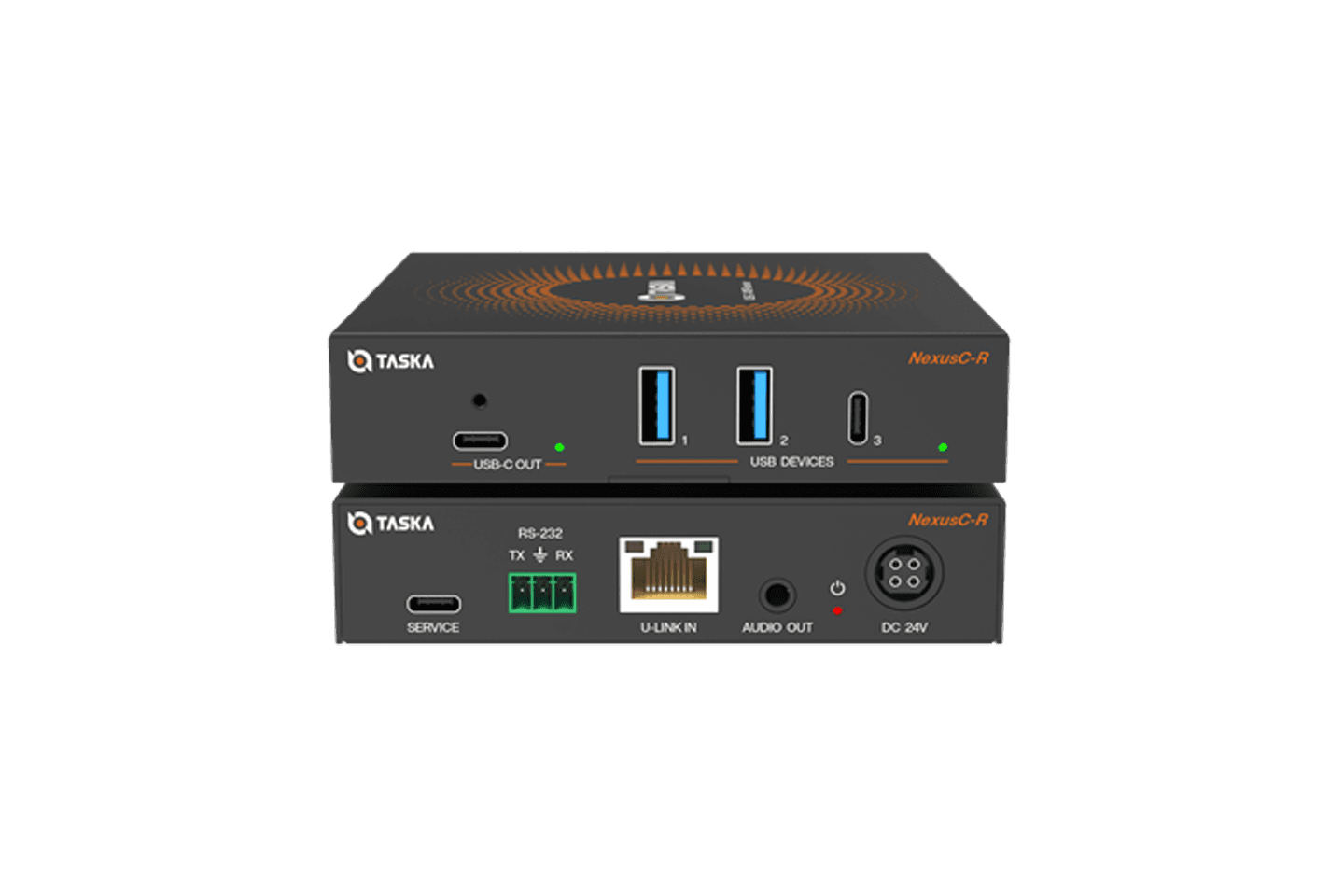

Visualizzazione prodotto ufficiale Taska NexusC-R 1

Extension · NexusC-R

Ricevitore USB-C 40M

Ricevitore USB-C completo, con supporto per video tramite modalità alternativa DisplayPort (DP Alt Mode) ed estensione dati USB a 2,5 Gbps su un singolo collegamento CAT6a.

  • Estensione USB-C DP Alt e dati USB a 2,5 Gbps su un singolo collegamento CAT6a
  • Estrazione audio (de-embedding)
  • Trasporto del segnale su CAT6a
Esplora NexusC-R

Commutatori (switcher)

Integra ogni sorgente nella riunione.

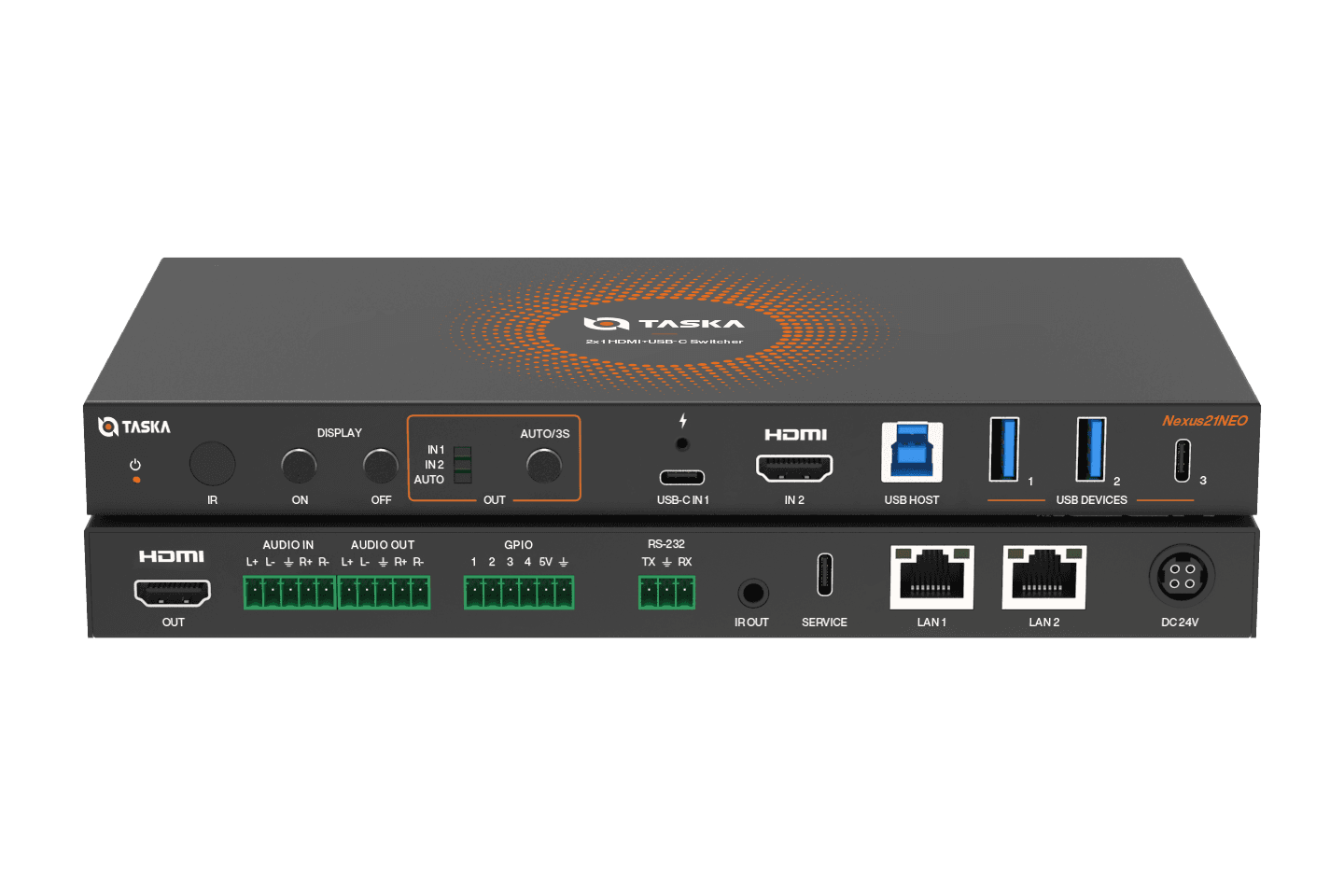

Taska Nexus21NEO - vista prodotto 1 (ufficiale)

Switcher · Nexus21NEO

Commutatore (switcher) HDMI+USB-C 2x1

Selettore per presentazioni HDMI e USB-C con hub USB locale, gestione dell'audio analogico e controllo del sistema.

  • Commutazione di sorgenti HDMI e USB-C con funzionalità complete
  • Host e hub USB 3.2 Gen 1
  • Alimentazione USB-C da 100 W (Power Delivery)
Esplora Nexus21NEO

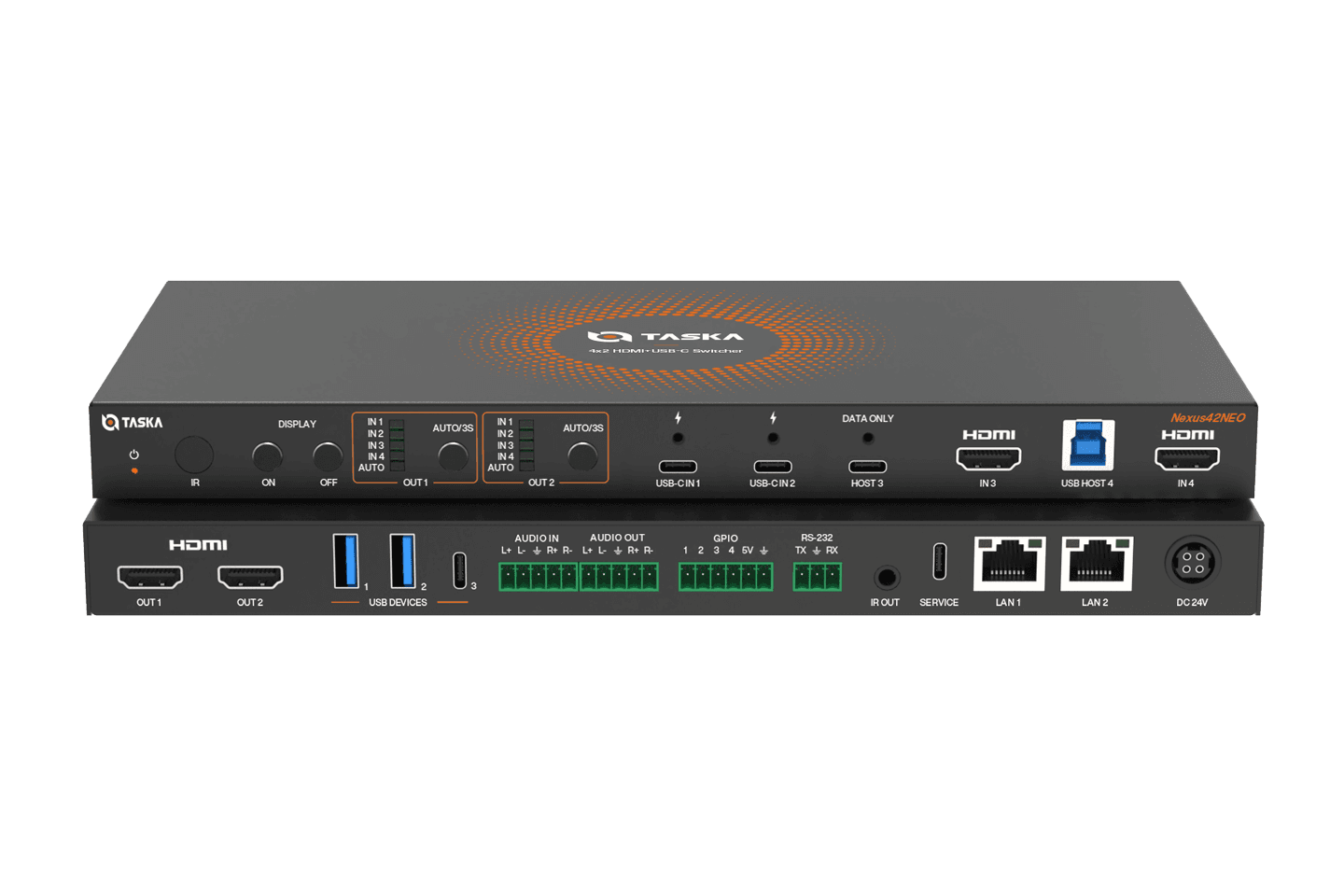

Taska Nexus42NEO - vista prodotto 1 (ufficiale)

Switcher · Nexus42NEO

Commutatore (switcher) HDMI+USB-C 4x2

Selettore per presentazioni HDMI e USB-C con funzioni di host e hub USB, erogazione di alimentazione (Power Delivery) tramite USB-C, gestione dell'audio analogico e controllo del sistema.

  • Due ingressi HDMI e due ingressi USB-C con funzionalità complete.
  • Host e hub USB 3.2 Gen 1
  • Power Delivery (alimentazione) tramite USB-C
Esplora Nexus42NEO

Confronto tra modelli

La connessione a colpo d'occhio.

ModelloRuoloInterfaccia sorgenteEndpointVideoDati USBTrasportoApplicazione consigliata
NexusH-TEstensione · trasmettitoreHDMI + USBLoop HDMI + USB upstream5K60 4:4:4Fino a 2,5 GbpsCAT6aHDMI + USB lato tavolo
NexusH-REstensione · ricevitoreHDMI + USBUscita HDMI + USB downstream5K60 4:4:4Fino a 2,5 GbpsCAT6aDisplay + barra video USB
NexusC-TEstensione · trasmettitoreUSB-C full-functionUSB-C DP Alt + dati USB5K60 4:4:4Fino a 2,5 GbpsCAT6aUSB-C per tavolo riunioni
NexusC-REstensione · ricevitoreTrasmissione su CAT6aUSB-C full-function5K60 4:4:4Fino a 2,5 GbpsCAT6aEndpoint USB-C per BYOM
Nexus21NEOSwitcher · 2×11 HDMI + 1 USB-CUscita HDMI + host USB4K60USB 3.2 Gen 1LocalePiccola sala riunioni
Nexus42NEOSwitcher · 4×22 HDMI + 2 USB-CUscite HDMI + Host USB4K60USB 3.2 Gen 1LocaleSala riunioni più grande

Risorse del prodotto

Specifica con sicurezza.

Esamina la scheda tecnica, il manuale utente e l'elenco dei comandi di ciascun modello prima di definire la topologia della stanza.

Esplora le risorse Nexus.
